公交候车亭制作标准规范

发布时间:2021-04-09 08:37:37人气:

公交候车亭制作标准规范

一、外观主体

  1、候车亭主体材料:主要由热镀锌工字型热弯弧钢材、热镀锌板、 6+6 夹胶镀 膜钢化玻璃、镜面不锈钢玻璃接驳抓、刚强度碳钢及钢化玻璃等构成。

  2、表面喷涂:面漆: G100 钢构用氟碳漆,氟数值 60%,质保十五年,漆膜厚 度 50um—60um。 中涂:保护封闭, ZF—PH100理论涂布率 180g/㎡。 底漆:功能防腐,环氧富锌,锌含量 50%。

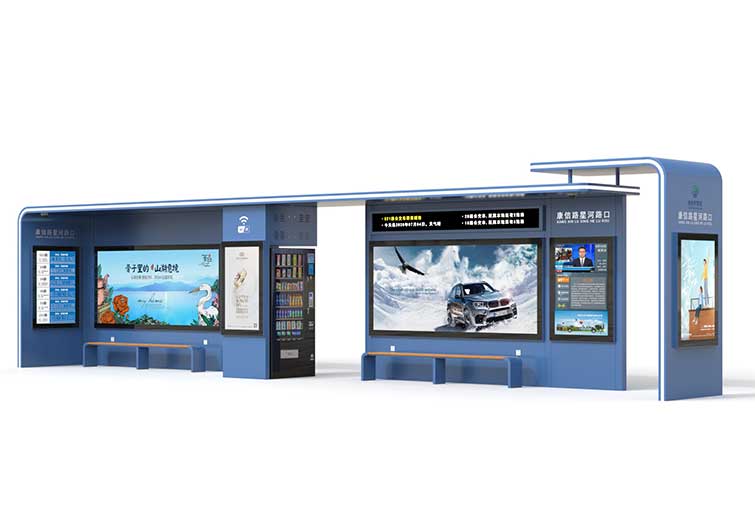

公交候车亭制作标准规范(图1)

二、立柱部分

  1、主要材料: 16#热镀锌工字钢、 12mm300*300优质碳钢板、镜面不锈钢玻璃 接驳抓、 6+6夹胶蓝星灰镀膜钢化玻璃。

  2、生产工艺: ①16#热镀锌工字钢热弯拉弧 90°底部与 12mm300*300优质碳钢板二氧化碳保 护焊接。 ②四周用 10mm 高强度碳钢三角板加强焊接,焊接部分探伤打磨冷却后立即刷 防锈漆。 ③立柱双侧氩弧焊接镜面不锈钢玻璃接驳抓。

公交候车亭制作标准规范(图2)

三、侧面站牌

  1、主要材料:镀锌方钢管 :50*50*3mm 、20*40*2.5mm;镀锌板: 2mm、1.5mm、1.2mm 高档不锈钢玻璃夹、液压撑杆等。

  2、生产工艺: ①50*50*3mm 镀锌方钢管焊制箱体承力框架; ②20*40*2.5mm 镀锌方钢管连接框架与箱体做龙骨; ③2mm厚镀锌板材机械加工成型作战拍内框; ④1.5mm厚镀锌板材机械加工成型做站牌外扇; ⑤1.2mm厚镀锌板材外包与站牌框架; ⑥用高档不锈钢玻璃夹临时固定 6mm 钢化玻璃,间距 300mm,玻璃与外扇缝 隙部分打玻璃胶灌缝强化固定。 ⑦双面开启外扇与内框之间用不锈钢合页连接,双侧加装四条 600N 液压撑杆, 闭合状态长 450mm,开启状态长 705mm,外扇开合角度为 36°。

公交候车亭制作标准规范(图3)

四、广告灯箱:

  1、 主要材料: 20*40*2.5mm、1.2mm 镀锌板材、高档不锈钢玻璃夹、液压 撑杆

  2、 生产工艺: ① 20*40*2.5mm 镀锌方钢管焊制箱体承力框架; ② 1.2mm镀锌板材外包; ③ 1.5mm厚镀锌板材机械加工成型做站牌外扇;④用高档不锈钢玻璃夹临时固定 6mm 钢化玻璃,间距 300mm,玻璃与外扇缝 隙部分打玻璃胶灌缝强化固定。 ⑤双面开启外扇与内框之间用不锈钢合页连接,双侧加装四条 600N 液压撑 杆,闭合状态长 450mm,开启状态长 705mm,外扇开合角度为 36°。

公交候车亭制作标准规范(图4)

五、玻璃屏风:

  1、 主要材料: 6+6 夹胶蓝星灰镀膜钢化玻璃

  2、 生产工艺: 6+6 夹胶蓝星灰镀膜钢化玻璃打孔精磨四边用镜面不锈钢玻 璃接驳抓固定

公交候车亭制作标准规范(图5)

六、座椅部分

  1、 主要材料: 1.5mm镀锌板材、 20*40*2mm 镀锌方钢管、 30*30 镀锌角 钢、2mm 镀锌板材、 80*80*2mm 镀锌方钢管、 4#镀锌角铁、 30*50 塑木

  2、 生产工艺: ① 座椅下整体用 2mm厚镀锌板材机械加工成型,氩弧焊满焊连接 4mm镀 锌板材做支撑; ② 弯头用 2mm 镀锌板材水切割,内部支撑 4#镀锌角铁做支撑; ③ 座椅上整体用 2mm厚镀锌板材机械加工成型,氩弧焊满焊连接 20*40*2mm 镀锌方钢管做支撑; ④ 塑木与 4mm 镀锌板材用 ?8 不锈钢螺丝连接。

七、预埋基础

  1、 主要材料: C20混凝土、 12mm 碳钢板、 ?8 螺纹碳钢、 ?20 螺纹碳钢

  2、 制作工艺: ①?8螺纹碳钢与 ?20 螺纹碳钢二氧化碳保护点焊,用电焊满焊加强焊接,焊 接部位打磨冷却后立即刷防锈漆; ②?20 螺纹碳钢与 12mm 碳钢板二氧化碳保护点焊,用电焊满焊加强焊接, 焊接部位打磨冷却后立即刷防锈漆; ④ 挖 1000mm*1000mm*1000mm 混凝土浇筑坑,放置预埋件水平后浇筑 C20 混凝土。

 八、亮化部分 卓越候车亭中 LED灯条的参数 灯条规格:指定厂家 kaich 牌候车亭灯箱专用 LED灯:3.5cm*55.5cm 灯珠数量: 7颗/条, 单颗灯珠功率: 0.5W,灯条功率: 3.5W/条 灯珠色温: 5000-5500K 灯珠光效: 120-130lm/W 灯条的固定方式:采用磁铁固定 候车亭专用 LED照明灯条采用超导铝基板制作,根据候车厅的尺寸,专门设计照明灯条中的 光源分布位置及光源所使用透镜的发光角度,使其能够最大化的利用光的扩散性及互补性, 让照明灯条达到最佳的照明效果,光源采用超高亮度 LED灯珠,光效为 120-130lm/W,灯珠 色温为正白色,保证灯箱照明具有高的显色指数,照明光源的透镜选用高透光率的 PC透镜, 透光率达到 90%以上,发光角度为单独定制角度,便于使 LED光源发出的光折射到需要照明 的地方,单条 LED照明光源功率为 3.5W左右,既保证了灯条整体具有良好的散热性、达到最佳的照明效果、又降低了系统成本,照明光源固定采用磁铁固定方式,既简单又牢固,大大 增加了安装速度
